Supermicro 与 VMware 携手合作，提供了一种能够替代传统光纤通道SAN的超融合基础架构解决方案，即vSAN解决方案。 Supermicro 的 vSAN 解决方案采用*新高性能存储服务器，提供优质的虚拟化环境，具有部署简单、高弹性、高效能等特点，能够大幅降低总体拥有成本，专为各式各样桌面虚拟化、灾难复原、产线大量部署等应用而设计。

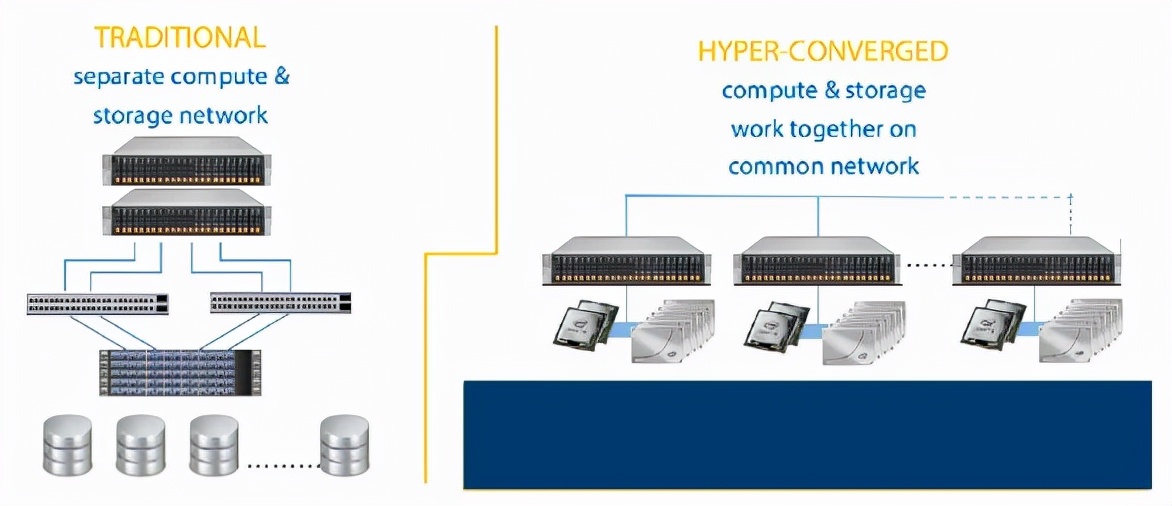

传统架构与超融合架构比较

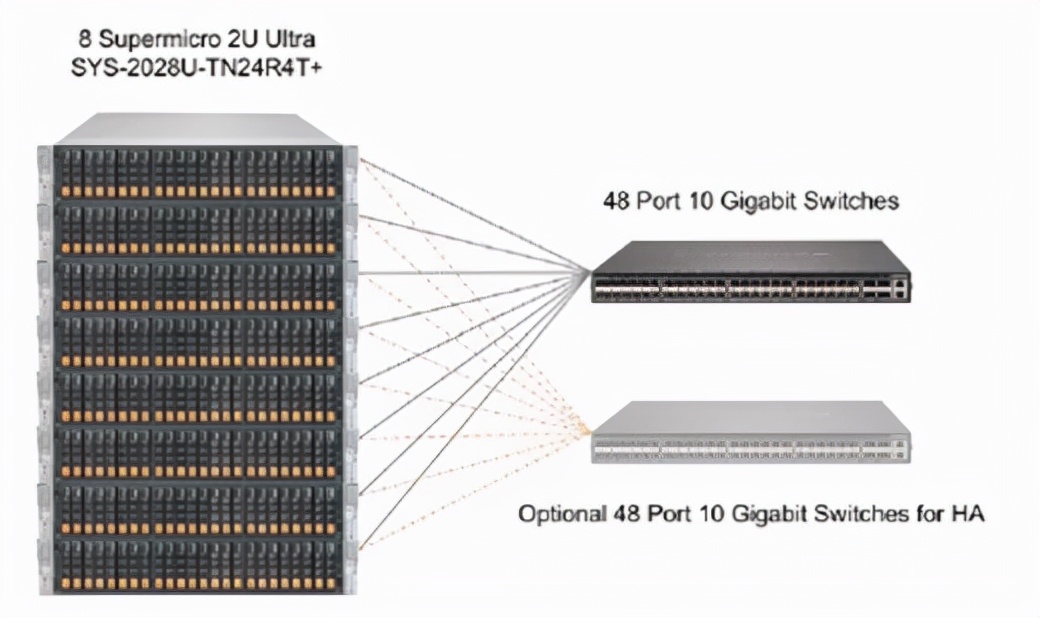

Supermicro vSAN方案介绍

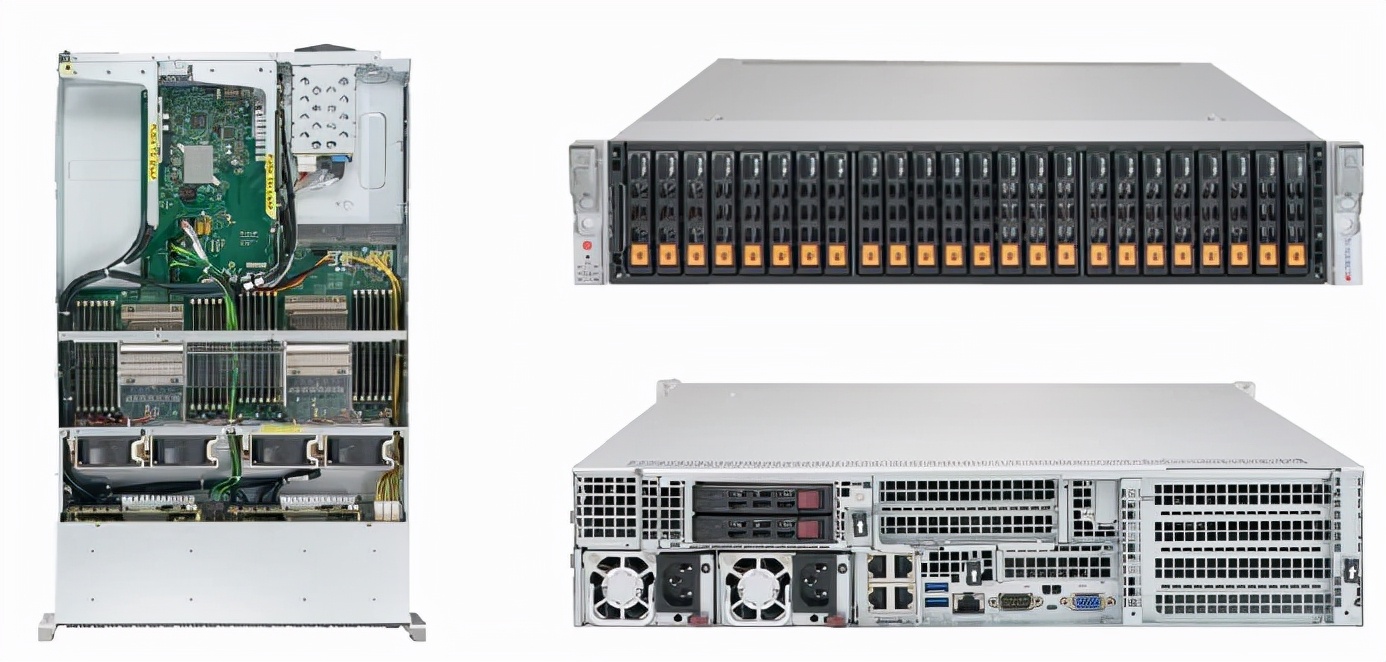

方案包含8台2U supermicro NVMe服务器节点，节点介绍如下

节点配置：

1）Dual Intel® Xeon® E5-2687W v4 (12 Core @ 3.0 Ghz)

2）256 GB DDR4 RAM

3）Boot Drive - 1x Intel® SSD DC S3710 Series (200 GB, 2.5”)

4）vSAN SSDs - 4 Disk Groups comprised of

5）4x Intel® SSD DC P3700 Series (800 GB, 2.5” SFF) for caching

6）20x Intel® SSD DC P3520 Series (2 TB, 2.5” SFF) for capacity

7）Intel® Ethernet Server Adapter X540-DA2

方案还包含2个48口10Gbase-CX4交换机，带6个40 Gigabit QSFP上行端口。

8个节点组成的vSAN集群总体性能如下：

1）2,000 Virtual Machines With Windows* Server

2）8 Hyper-Converged VMware* ESXi 6.2 Hosts

3）192 Intel® Xeon® Cores

4）2 TB DDR4 Memory

5）~345 TB Raw Flash Memory

6）-25 TB of vSAN Cache

7）-320 TB of Raw Datastore Storage

vSAN集群设置

存储策略设置：

1）Number of Disk Stripes is set to 1

2）Number of Failures to Tolerance is set to 1

3）Checksum Disabled is set to True

vSAN主机网络配置：

1）1 Virtual switch with 2x 10G uplіnks

2） Each vmnic is configured as a trunk, 4 port groups with 3 reserved for VMKs

3）containing load balancing across both 10G ports in the VM network where

4）vmk0 is for management and vMotion

5）Each vSAN VMK is dedicated to different 10G ports where vmk1 is vSAN

Supermicro vSAN方案优点总结：

1）统一采购 - Supermicro vSAN 已包含 VMware vSAN 与 Horizon View 产品授权。Supermicro 为您简化整体安装等繁琐流程，为您带来简便安装新体验。

2）存储更简单 - vSAN 与 vSphere 能进行无缝结合存储任务，让您管理与配置存储单元成为一件轻而易举的事。vSAN 能够自动重建故障损毁区域与平衡存储池使用状况，维持整体存储池效能与健康状态。

3）降低整体 TCO 高达 50% 。

4）有佳化得I/O效能与速度。

5）容错能力 - vSAN 采用分散式 RAID 与快取镜像等冗余技术，确保您宝贵的数据不会因为硬盘、主机或网络等因素而丢失。 结合 Supermicro 优质的品质与可靠性有助于大幅提高系统正常运行时间，以确保您的服务不中断。

6）放心 - Supermicro vSAN为 VMware 官方建议采用（官方列表可查）。 完整的系统与服务配置，以确保效能与稳定 。
